MessagePosté le: Dim 20 Déc - 23:41 (2015)    Sujet du message: ç'est comment qu'on freine ?

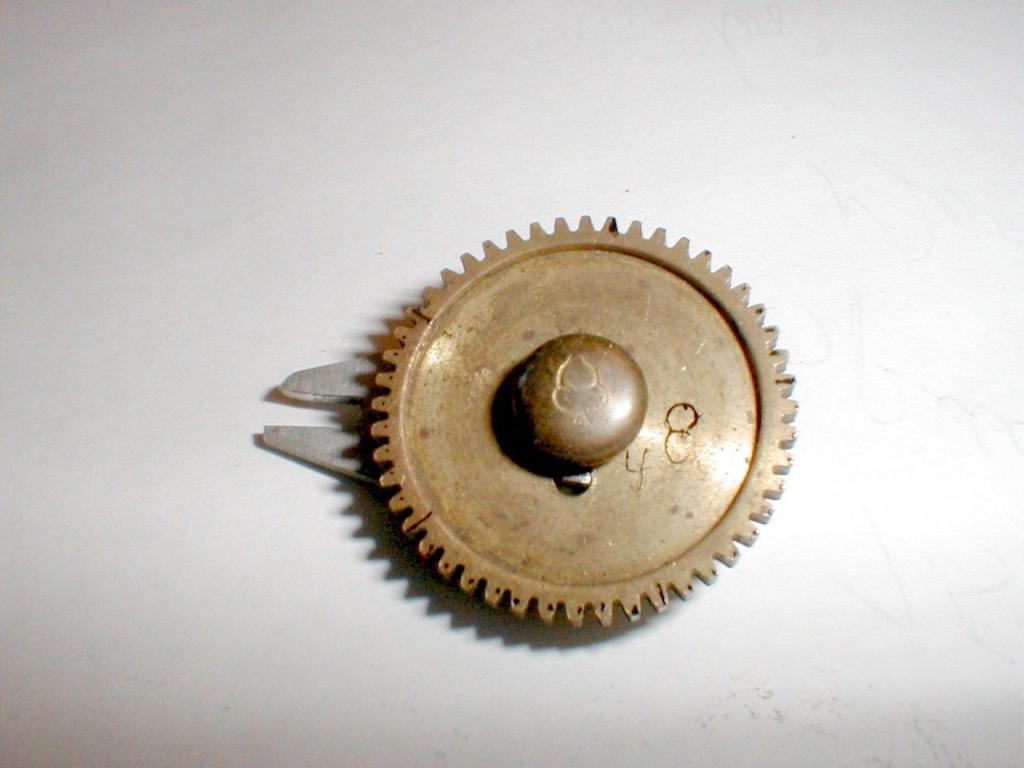

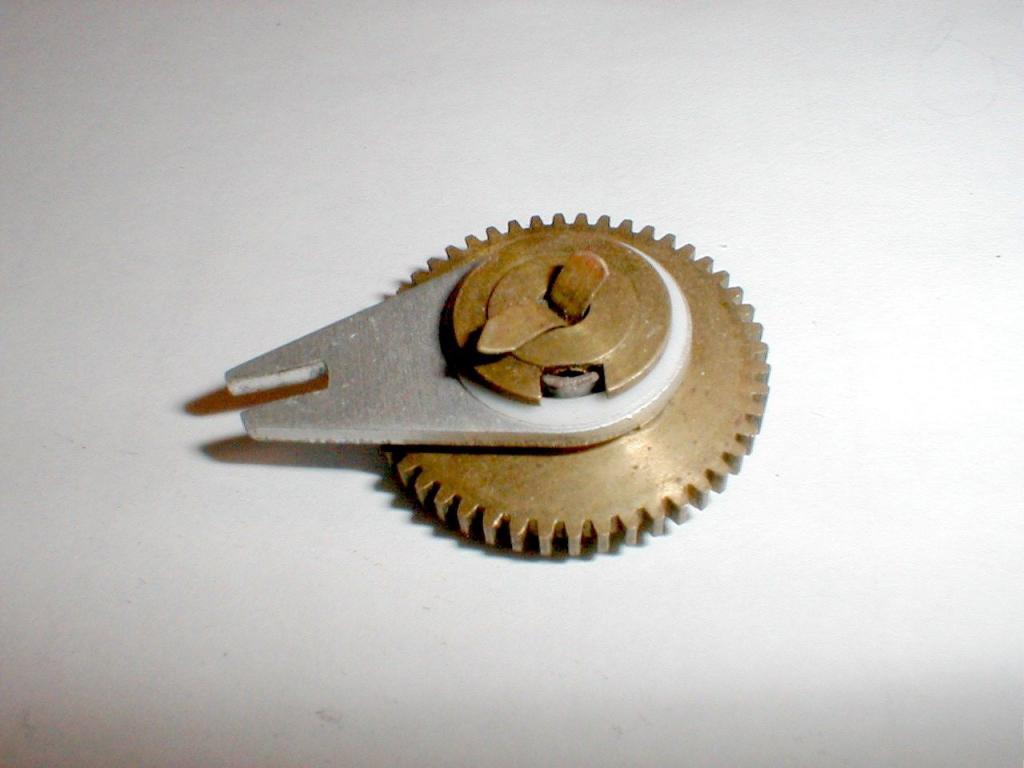

en fouillant sur le net j'ais trouvé des photos d'un frein que l'on pouvait monter sur l'axe ar , comment ça marche  ?




Revenir en haut
Publicité






MessagePosté le: Dim 20 Déc - 23:41 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
pépé plus


Hors ligne

Inscrit le: 07 Oct 2014
Messages: 1 213
Localisation: Gard

MessagePosté le: Mar 22 Déc - 00:19 (2015)    Sujet du message: ç'est comment qu'on freine ?

Ha ben là c'est pas gagné !!!

Parmi tous les dispositifs de freins mécaniques ayant existés c'est celui qui est le moins explicable !!!

Je vais reprendre mot pour mot ce que j'avais écrit il y a plusieurs années sur un autre forum  Rolling Eyes



Et t'as intérêt à suivre car là ça ne va pas être du gâteau et tu n'avais qu'à pas demander !!!

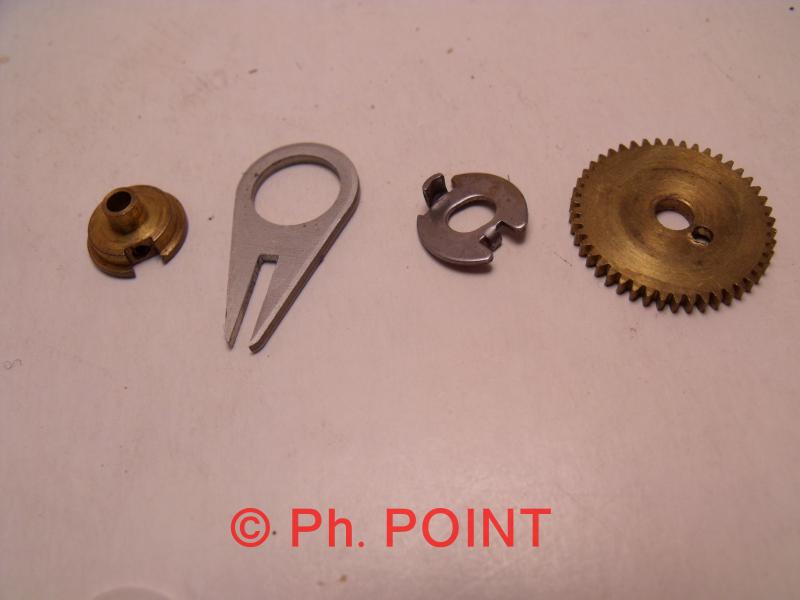

Je vais faire des photos des pièces pour expliquer le fonctionnement, sinon on ne va pas en sortir. Sur ces photos j'ai supprimer les rondelles qui n'interviennent pas dans le fonctionnement du frein.

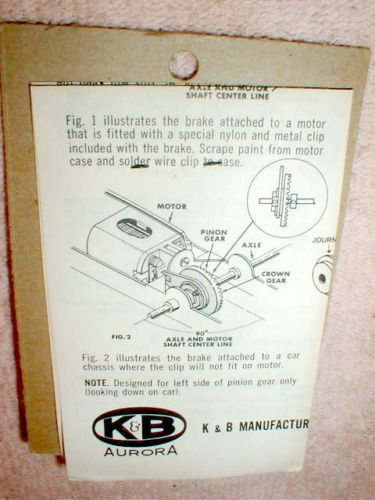

On commence par la notice. J'utiliserai par la suite les termes anglais qui désigne les éléments de l'éclaté, ce sera plus simple.




Tout d'abord fait particulier la couronne n'est pas solidaire de l'axe!!!
 Le diamètre du trou correspond au diamètre extérieur du premier décolletage du journal c'est à dire du plus petit. Cette couronne est percée d'un trou.

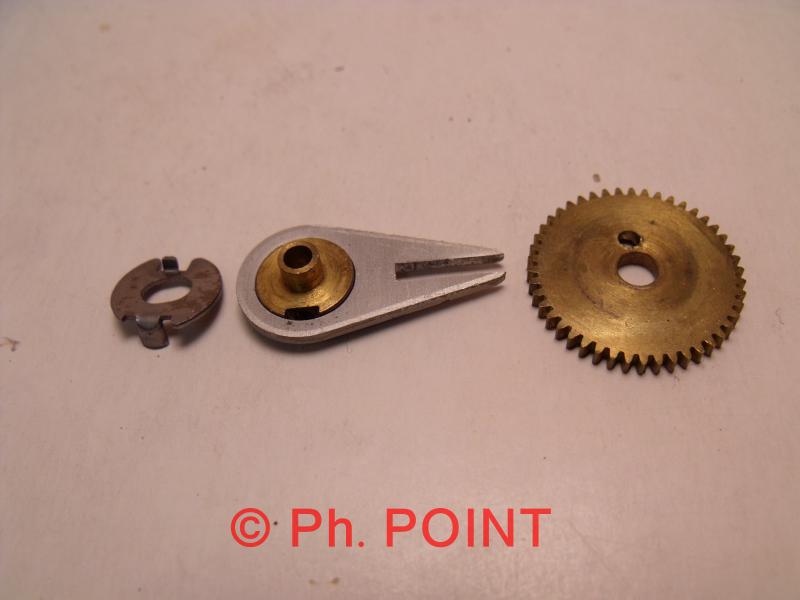

Le drumm vient s'ajuster sur le 2° décolletage du journal.
Le journal est fraisé d'une lumière dans le fond de laquelle se trouve la vis de fixation de l'ensemble du frein sur l'axe.





Le trou central du shoe est identique en diamètre à celui de la couronne.
Ce trou est oblong, mais dans une seule direction à partir du centre c'est à dire à l'opposé du sens de rotation.

Déjà perdu ? Tu vas comprendre.

Le shoe possède 2 ergots de tailles différentes placées exactement face à face et sur un axe passant par le centre du trou donc dans le prolongement du diamètre de ce trou.
Le plus gros des ergots n'est pas plat mais légèrement arrondi.

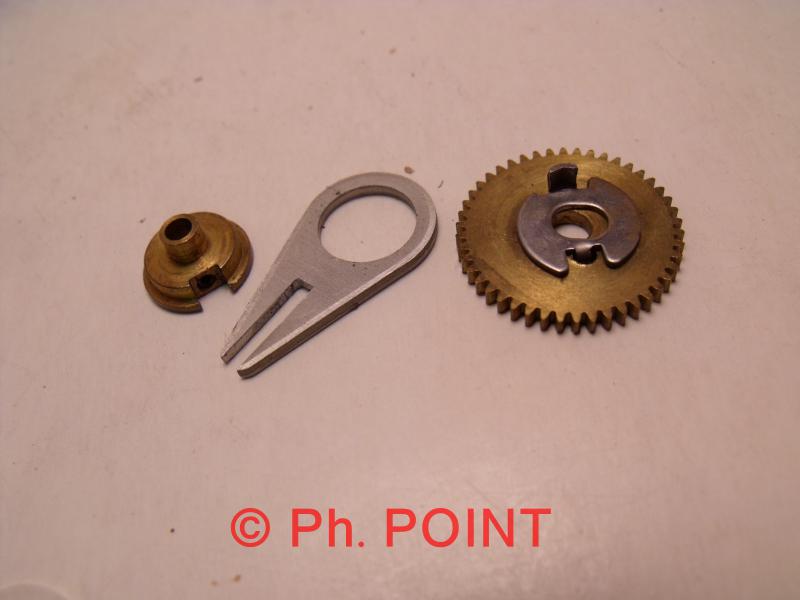

Voici le shoe dans sa position normale placé sur la couronne lorsque celle-ci est entraînée par le moteur......





......et la position dans les mêmes conditions placé cette fois sur le journal.





Lorsque le moteur est freiné, il freine bien sûr la rotation de la couronne.

A l'opposé, l'inertie du modèle lancé fait bien sûr tourner les roues, donc l'axe.

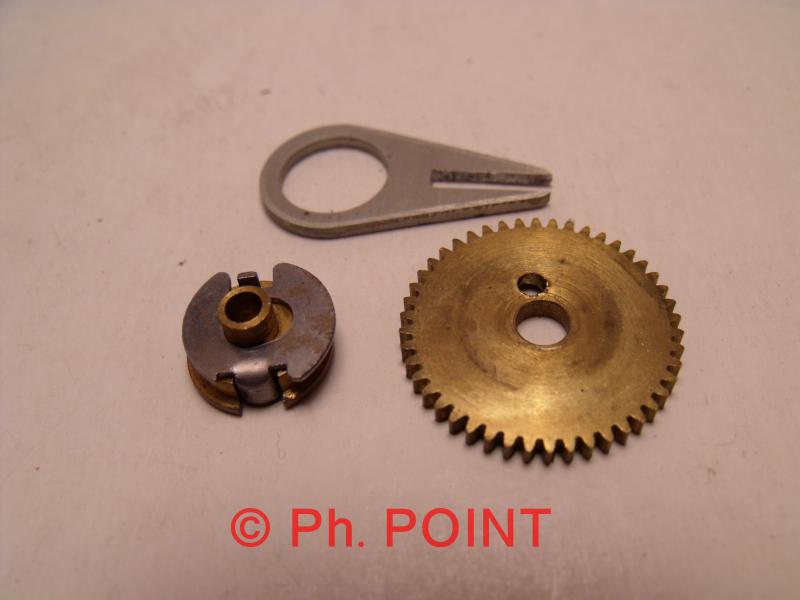

Dans le même temps, la couronne étant freinée, elle retient la petit ergot et force le shoe a se déplacer sur l'axe grâce à son trou oblong.

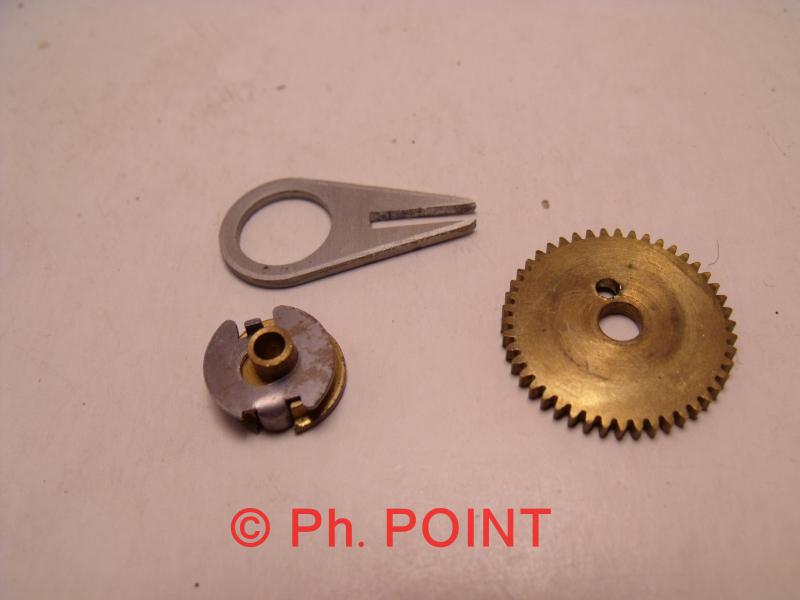

Le shoe se place en travers et se transforme en levier.





A ce moment là, le gros ergot se trouve en travers dans la lumière du journal, prend appui par un coté dans cette lumière et par l'autre sur le bord intérieur du drumm.

Le drumm étant fixe par rapport au journal, l'ensemble se bloque...


Allez, reprends au début


Et si tu ne comprends toujours pas, tu l'achètes et tu analyses...
_________________
Le slot ça rend fou !!!


Revenir en haut
buburn


Hors ligne

Inscrit le: 01 Déc 2015
Messages: 108
Localisation: bordeaux

MessagePosté le: Mar 22 Déc - 17:48 (2015)    Sujet du message: ç'est comment qu'on freine ?

ah oui quand m ! il a oublié d'etre con le gas qui a inventé ça
effectivement il a fallu plusieurs lecture  pour comprendre le fonctionnement !
et le "drum " lui tu le fixe comment ?vue la notice ç'est "démerde toi ,on vas pas tout te dire non plus "


Dernière édition par buburn le Mar 22 Déc - 17:52 (2015); édité 1 fois
Revenir en haut
buburn


Hors ligne

Inscrit le: 01 Déc 2015
Messages: 108
Localisation: bordeaux

MessagePosté le: Mar 22 Déc - 17:49 (2015)    Sujet du message: ç'est comment qu'on freine ?

en m tps je pose toutes ces questions alors que zen33 ma tjrs dis "si tu freines t'es un lache " .....

Revenir en haut
zen33


Hors ligne

Inscrit le: 06 Aoû 2015
Messages: 51
Localisation: bordeaux

MessagePosté le: Sam 26 Déc - 15:35 (2015)    Sujet du message: ç'est comment qu'on freine ?






voila la bonne phrase
si tu freine t'es un lâche ,mais si tu ne freine pas t'es un con  Mr. Green


a bon parce que tu freine toi maintenant sa se saurais   Very Happy


pourtant ta politique c'est on/off  Okay




Revenir en haut
buburn


Hors ligne

Inscrit le: 01 Déc 2015
Messages: 108
Localisation: bordeaux

MessagePosté le: Mar 29 Déc - 18:35 (2015)    Sujet du message: ç'est comment qu'on freine ?

chut ils le savent pas encore ici !! Smile

Revenir en haut
zen33


Hors ligne

Inscrit le: 06 Aoû 2015
Messages: 51
Localisation: bordeaux

MessagePosté le: Mer 30 Déc - 15:12 (2015)    Sujet du message: ç'est comment qu'on freine ?

tu crois  Mr. Green
